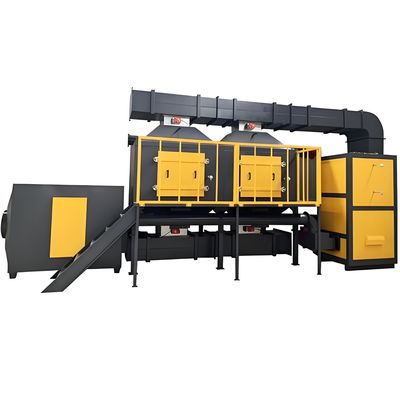

Équipement de traitement des gaz résiduels de combustion catalytique par adsorption ou désorption

Équipement de traitement des gaz d'échappement: adsorption et désorption + équipement de combustion catalytique

(1) Introduction de l'équipement

L'adsorption et la désorption du charbon actif désignent l'utilisation de tamis moléculaires au charbon actif pour adsorber les polluants dans les gaz industriels résiduels.et sélectionner des tamis moléculaires appropriés pour les différents composants des gaz résiduairesLorsque le tamis moléculaire atteint la saturation, les polluants sont désorbés.et la technologie de combustion catalytique est utilisée pour oxyder profondément la matière organique dans les gaz industriels en dioxyde de carbone et en eau, atteignant ainsi le but de la purification.

Les équipements de purification par adsorption et désorption sont généralement constitués d'une unité de collecte des gaz d'échappement, d'une unité de prétraitement, d'une unité d'adsorption, d'une unité de combustion catalytique, d'une unité de désorption, d'une unité d'échange thermique,et ainsi de suite.

(2) LesPrincipe de fonctionnement de l'adsorption et de la désorption par tamis moléculaire

Sous l'action du ventilateur d'adsorption, les gaz organiques résiduels pénètrent dans la boîte de préfiltrage depuis l'entrée d'air.Le préfiltre filtre et intercepte les particules dans les gaz résiduels pour empêcher les particules de pénétrer dans la couche d'adsorption et obstruer les micropores du tamis moléculaire, affectant l'effet de purification.

Ensuite, les gaz d'échappement pénètrent dans les boîtes d'adsorption et de désorption des deux côtés par le préfiltre (une couche d'isolation de contournement est prévue au milieu,et la vanne de dérivation est directement ouverte pour être déchargée lorsque la concentration de gaz d'échappement organique est conforme à la norme), et la couche d'adsorption dans la boîte d'adsorption et de désorption adsorbe et purifie les gaz d'échappement organiques.

Le dispositif de combustion catalytique est placé au-dessus de la couche d'adsorption.Lorsque la couche d'adsorption du tamis moléculaire de zéolite (ou du tamis moléculaire de carbone actif) est proche de la saturation (la concentration des gaz d'échappement atteint la valeur définie), le contrôleur PLC ferme automatiquement la vanne d'admission d'air, ouvre la vanne d'admission d'air à combustion catalytique et le chauffe-eau électrique à combustion catalytique.

L'air frais est chauffé à une certaine température par le dispositif d'économie d'énergie sous l'action du ventilateur de désorption, puis pénètre dans la couche d'adsorption pour désorption.Le gaz désorbé entre dans la combustion catalytique, brûle et s'oxyde en CO2Le gaz brûlé est rejeté du port d'échappement et le produit ne présente pas de pollution secondaire.

(3) Les produitsAnalyse des processus

1Le flux de processus de décomposition adsorption concentration désorption et désorption catalytique.Il se compose de 2 adsorbeurs de charbon actif et d'un décomposant catalytique (complé par des ventilateurs basse pression)Après un prétraitement des gaz d'échappement pour éliminer la poussière et les substances granulaires, ils sont envoyés aux adsorbants de charbon actif A et B. Lorsque l'adsorbeur de charbon actif A est proche de la saturation,le gaz traité est d'abord automatiquement basculé sur l'adsorbeur de carbone actif B (l'adsorbeur de carbone actif A arrête l'adsorption). , puis utiliser le flux de gaz chaud pour désorber et désorber l'adsorbeur de charbon actif A pour désorber la matière organique du charbon actif.le gaz organique résiduel a été concentré, et la concentration a augmenté de dizaines de fois par rapport à l'original, atteignant plus de 2000 ppm.et est finalement rejeté sous forme de CO2 et H2O.

2 Une fois la désorption et la désorption terminées, l'adsorbeur de charbon actif A entre en état de veille.le système recule automatiquement et désorbe et désorbe l'adsorbeur de carbone actif B en même tempsCe cycle fonctionne.

Lorsque la concentration de gaz organiques résiduels dépasse 2000 ppm, la combustion spontanée peut être maintenue dans le lit catalytique sans chauffage externe.Cette solution permet non seulement d'économiser beaucoup d'énergie, mais réduit également l'investissement en équipement car la capacité de traitement du décomposant catalytique ne nécessite que 1/5 de la capacité initiale de traitement des gaz d'échappement (60.000 m3/h).Cette solution convient à la fois au travail continu et intermittent.

La désorption et la désorption d'un seul adsorbeur de charbon actif prennent environ 2 à 3 heures.

Le ventilateur d'adsorption est contrôlé par un convertisseur de fréquence et peut être réglé en fonction du volume d'air requis ou de la pression négative nette à l'entrée du dispositif.
